Axure教程:使用中继器和动态面板制作自定义下拉框(一) 获赏110金币 案例教程 基础教程

人隐江湖 普通用户 2019-11-11 12877

本系列教程主要介绍如何使用中继器和动态面板制作自定义下拉框,包括基础下拉框、带搜索下拉框、多级联选框、时间选框等。因篇幅和时间关系,教程分为多个章节。

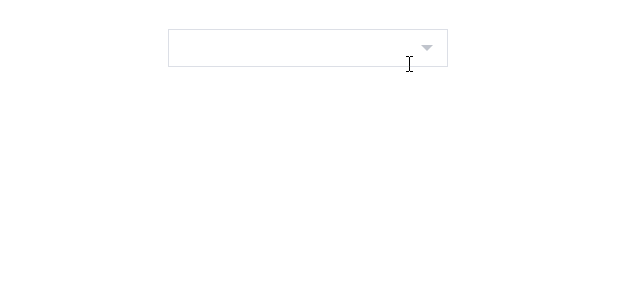

本章节介绍如何制作基础下拉框,首先效果图:

演示链接:http://cloud.axureshop.com/DXJ6HJ/

文章主要分为绘制元件、添加交互、文章小结三部分


一、绘制元件

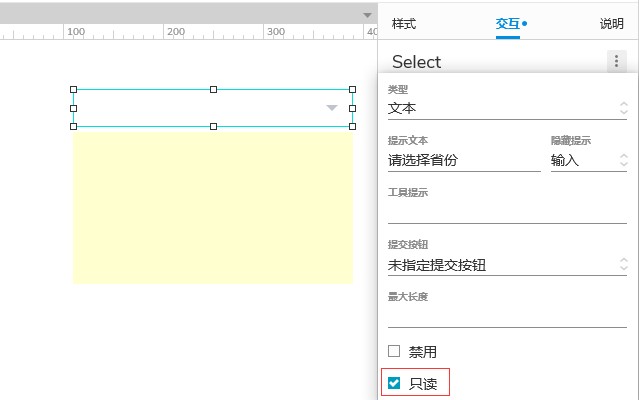

1.  【选框】:绘制一个文本框,命名为“Select”,属性设置为“只读”

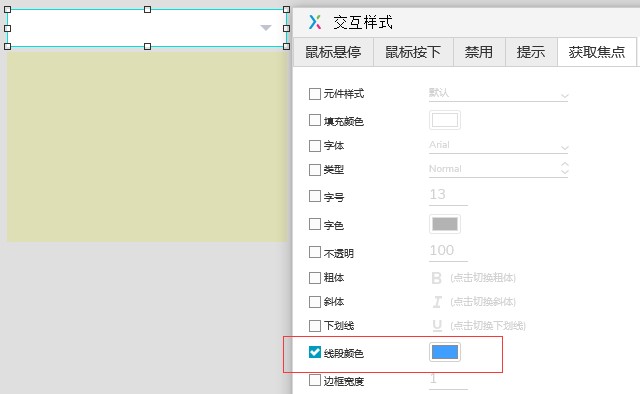

    设置文本框“Select”交互样式:【获取焦点】改变线段颜色(Axure9新增功能,其他版本可使用矩形的【选中】效果实现);

2.  【标识】:绘制一个下拉的图标,命名为“Icon”;


3.  【滚动条】:  绘制一个动态面板,命名为“Panel”;属性设置为“垂直滚动”,并隐藏

    设置动态面板Panel”的线段颜色(Axure9新增功能,其他版本可在动态面板中添加矩形实现);

4.  在动态面板“Panel”中绘制一个中继器,命名为“Repeater”,将中继器Repeater中的矩形命名为“Option”,在中继器Repeater中添加备选数据;

    设置矩形Option”的交互样式:【悬停】改变填充颜色;


二、添加交互

1.  为文本框“Select”的【单击时】事件添加动作:【显示】动态面板“Panel”,效果为“置于顶层”、“灯箱效果”(必须设置灯箱效果,否则交互有问题

2.  为动态面板“Panel”的【显示时】添加动作:【旋转】图标“Icon”,效果为“顺时针180度”、“缓进缓出300ms”

     为动态面板“Panel”的【隐藏时】添加动作:【旋转】图标“Icon”,效果为“逆时针180度”、“缓进缓出300ms”;

3.  为矩形“Option”【单击时】事件添加动作:【设置文本】 文本框“Select”为中继器“Repeater”中的“[[Item.Option]]”;【隐藏】动态面板“Panel”

三、文章小结

1.  使用文本框元件作为【选框】是为了后续交互中使用【文本改变时】事件,若没有后续交互也可使用矩形元件;

2.  在中继器“Repeater”中添加辅助列可实现更多的自定义效果,如选中效果、禁用效果、默认效果等。
